ชุดหน้าสัมผัสฝาครอบฟิวส์



เซียะเหมิน อพอลโลเป็นผู้ให้บริการชั้นนำที่อุทิศตนเพื่อการวิจัย พัฒนา และผลิตโซลูชั่น Fuse Cap Contact Assembly กลุ่มผลิตภัณฑ์หลักของเราครอบคลุมหน้าสัมผัสฝาเชื่อมต้านทานสำหรับฟิวส์ EV, หน้าสัมผัสฝาชิ้นเดียวสำหรับฟิวส์ EV, หน้าสัมผัสฝาบัดกรีสำหรับฟิวส์ EV, และหน้าสัมผัสฝาชุบนิกเกิลและดีบุก. ให้บริการภาคส่วนที่หลากหลาย รวมถึงพลังงานไฟฟ้า อุตสาหกรรมพลังงานใหม่ ระบบขนส่งทางรถไฟ การผลิตอุปกรณ์อุตสาหกรรม และโครงสร้างพื้นฐานของศูนย์ข้อมูล เครือข่ายบริการทั่วโลกของเรามอบโซลูชันที่ปรับให้เหมาะสม













1. หน้าสัมผัสฝาเชื่อมต้านทานสำหรับฟิวส์ EV

ฝาครอบหน้าสัมผัสทองแดงในการเชื่อมต้านทานใช้สำหรับฟิวส์ TESLA EV หน้าสัมผัสทองแดงของฟิวส์คือมีดทองแดง และฝาด้านนอกของฟิวส์เป็นฝาปิดปลายทองแดงขัดเงาแบบกลม เราใช้ Resistance Brazing เพื่อเชื่อมต่อขั้วฟิวส์และฝาปิดด้านนอก





























































1.1 วัสดุฐาน

ชิ้นส่วนปั๊มทองแดงสีแดง:ทองแดง 99.99% T2Y2(SECu/C1100), %IACS มากกว่าหรือเท่ากับ 97, HV: 80~110s;

ชิ้นส่วนปั๊มทองเหลือง:ทองเหลือง 65% H65(CuZn36/C2700) ความต้านทานแรงดึงσb MPa มากกว่าหรือเท่ากับ 440



1.2 การรักษาพื้นผิว:

ชุบเงิน

ชุบดีบุกสดใส

การชุบดีบุกไร้สารตะกั่ว-

ชุบนิกเกิล

การทำความสะอาดอัลตราโซนิก



1.3 กระบวนการทางเทคโนโลยี:การตอก- - การยืด - การโลดโผน - การชุบ - การประสานดีบุก - การประสานเงิน - การเชื่อมด้วยเลเซอร์ - การเชื่อมด้วยความต้านทาน



เนื่องจากเป็นองค์ประกอบสำคัญของการป้องกันวงจร ประสิทธิภาพของฟิวส์รถยนต์พลังงานใหม่จึงส่งผลโดยตรงต่อความปลอดภัยและเสถียรภาพของยานพาหนะ
ในกระบวนการผลิตฟิวส์ กระบวนการเชื่อมความต้านทาน การประสาน และการเชื่อมความต้านทานขั้วต่อฟิวส์พลังงานใหม่เป็นปัจจัยสำคัญที่กำหนดประสิทธิภาพของฟิวส์ โดยเฉพาะอย่างยิ่ง เทคโนโลยีการเชื่อมด้วยความต้านทาน เนื่องจากความเสถียรของกระบวนการที่เหนือกว่าและประสิทธิภาพสูง ได้แสดงให้เห็นถึงข้อได้เปรียบที่สำคัญในด้านการเชื่อมฟิวส์รถยนต์พลังงานใหม่


1.4 ลักษณะขั้นสูงของกระบวนการเชื่อมด้วยความต้านทาน



1. กระบวนการเชื่อมที่มีประสิทธิภาพและมีเสถียรภาพ
การเชื่อมต้านทานด้วยฝาครอบสัมผัสทองแดงจะละลายวัสดุทองแดงโดยกระแสความร้อนและใช้แรงดันในการเชื่อมให้เสร็จสมบูรณ์ เมื่อเทียบกับการเชื่อมแบบดั้งเดิม:
▶ ความเร็วในการเชื่อมเร็วขึ้น
▶ ความร้อนน้อยลง-โซนที่ได้รับผลกระทบ
▶ เสถียรภาพและความสม่ำเสมอของรอยประสานที่สูงขึ้น

2. ควบคุมพารามิเตอร์การเชื่อมอย่างแม่นยำ
การควบคุมอุปกรณ์เชื่อมความต้านทานที่แม่นยำ:
■ กระแสเชื่อม
■ เวลาในการเชื่อม
■ แรงดันในการเชื่อม
ที่ตระหนักรู้:
● สามารถควบคุมคุณภาพการเชื่อมได้
● ข้อต่อประสานสม่ำเสมอ
● ความต้านทานการสัมผัสน้อย
● ปรับปรุงการนำไฟฟ้า

3. ลดการใช้วัสดุและข้อบกพร่อง
การเปรียบเทียบกระบวนการบัดกรี:
✓ ไม่ต้องบัดกรีเพิ่มเติม (ปกป้องสิ่งแวดล้อม)
✓ หลีกเลี่ยงการปนเปื้อนของโลหะบัดกรี
✓ การเชื่อมต่อที่ไม่ละลาย-ช่วยลดความเสี่ยงในการแตกร้าว/พรุน
✓ ปรับปรุงความน่าเชื่อถือในการเชื่อม

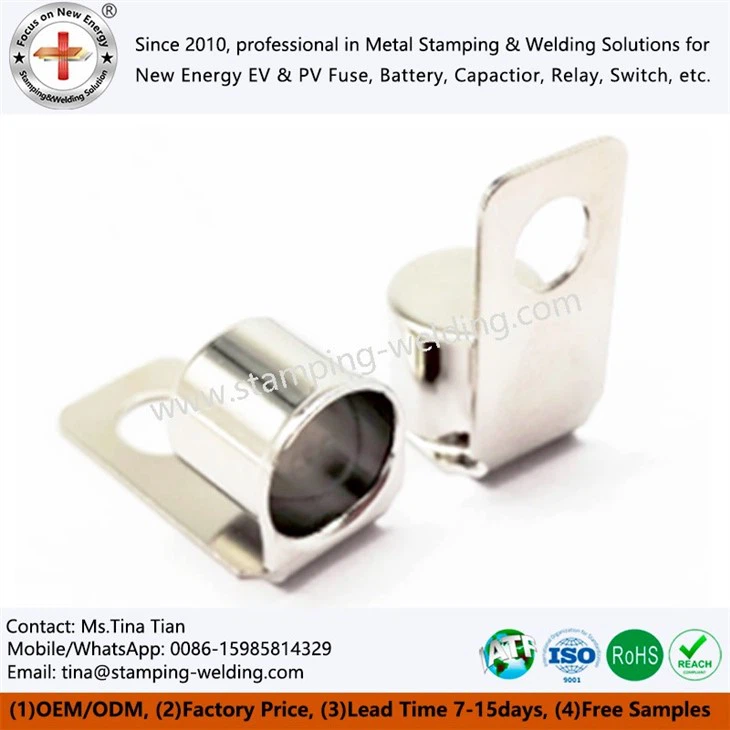

2. One Piece Cap Contact สำหรับฟิวส์ EV



























































2.1 ข้อได้เปรียบทางเทคโนโลยีหลัก
▶ นวัตกรรมการออกแบบ
✓ การออกแบบการขึ้นรูปแบบบูรณาการ: กระบวนการปั๊มขึ้นรูปแบบครั้งเดียว- (แทนการประกอบหลาย-ชิ้นส่วน)
✓ การเพิ่มประสิทธิภาพโครงสร้าง: รูปร่างและขนาดที่กำหนดเอง ซึ่งตรงกับประสิทธิภาพโดยรวมของฟิวส์

▶ อัปเกรดกระบวนการ
■ การขึ้นรูปแบบกระบวนการเดียว: การปั๊มแม่พิมพ์ที่มีความแม่นยำสูง- (แทนการตัด → การเชื่อม → การเจียร)
■ การใช้วัสดุอย่างมีประสิทธิภาพ: อัตราการใช้แผ่นทองแดงเพิ่มขึ้น (ลดการสร้างของเสีย)
■ ความสม่ำเสมอของขนาด: ความคลาดเคลื่อน ±0.05 มม. (รับประกันความเสถียรของแบทช์)

▶ เพิ่มประสิทธิภาพ
◆ คุณสมบัติทางกล: ไม่มีการออกแบบแบบเชื่อม (ความแข็งแรง ↑ 30%, อายุความล้า ↑ 25%)
◆ ประสิทธิภาพทางไฟฟ้า : ความต้านทานการสัมผัส ↓20μΩ (ประสิทธิภาพการนำไฟฟ้า ↑15%)
◆ ความสามารถในการกระจายความร้อน : การนำความร้อนของทองแดง + โครงสร้างโดยรวม (อุณหภูมิที่เพิ่มขึ้น ↓10 องศา @ 1000A)



2.2 ข้อได้เปรียบด้านการผลิตและต้นทุน



มิติ	โซลูชันการขึ้นรูปแบบชิ้นเดียว-	เปรียบเทียบกับกระบวนการดั้งเดิม
จำนวนกระบวนการ	การประทับตรา 1 ครั้ง	5-7 กระบวนการ (การเชื่อม/การประกอบ)
ค่าวัสดุ	อัตราการใช้ 95%+	อัตราการใช้ 70-80%
ค่าแรง	การผลิตอัตโนมัติ (1 คนดูแล 10 หน่วย)	การทำงานด้วยตนเองหลาย-สถานี
ต้นทุนต่อหน่วย	การเจือจางขนาด (↓30%)	ต้นทุนคงที่สูง



2.3 ภาพรวมของประเด็นทางเทคนิค



มิติทางเทคนิค	เนื้อหาหลัก
กระบวนการ	การปั๊มทองแดงขึ้นรูปชิ้นเดียว- (ความแม่นยำ ±0.05 มม.)
วัสดุ	ทองแดงนำไฟฟ้าสูง (การนำไฟฟ้า > 98% IACS)
โครงสร้าง	เชื่อม-ออกแบบฟรี (ลดความเสี่ยงของข้อบกพร่องในการเชื่อม)
ตัวชี้วัดประสิทธิภาพ	ความต้านทานต่อการสัมผัส < 80μΩ / ความแข็งแรงของพันธะ > 80MPa
การคุ้มครองสิ่งแวดล้อม	ไม่มีการบัดกรี / ไม่มีมลพิษ (เป็นไปตาม RoHS / REACH)



2.4 เมทริกซ์สถานการณ์สมมติของแอปพลิเคชัน



สนาม	การใช้งานทั่วไป	การปรับตัวทางเทคโนโลยี
รถยนต์พลังงานใหม่	ฟิวส์แบตเตอรี่ 800V	ทนต่อกระแสไฟสูง/ทนต่อแรงกระแทก (การป้องกัน IP67)
อุปกรณ์อุตสาหกรรม	การป้องกันระบบฉุด 1500V	ความน่าเชื่อถือสูง (อายุการออกแบบ 10 ปี)
เครื่องใช้ในครัวเรือน	ฟิวส์เล็ก 250V	ต้นทุนต่ำ / ความสม่ำเสมอสูง (การผลิตจำนวนมาก)

















































































3. หน้าสัมผัสฝาบัดกรีสำหรับฟิวส์ EV



ในฟิวส์พลังงานใหม่ การเชื่อมใบมีดสัมผัสและฝาครอบด้านนอกเป็นกระบวนการหลักเพื่อให้มั่นใจในความน่าเชื่อถือของการเชื่อมต่อทางไฟฟ้าและความแข็งแรงทางกล การบัดกรีกลายเป็นกระบวนการหลักในการเชื่อมฝาครอบฟิวส์เนื่องจากความยืดหยุ่น ความน่าเชื่อถือ และต้นทุนต่ำ ต่อไปนี้เป็นจุดทางเทคนิคหลัก:





























































3.1 พื้นฐานกระบวนการ
1. การเลือกกระบวนการ
ข้อดีของการบัดกรี: เหมาะสำหรับการเชื่อมด้วยมือ/อัตโนมัติ ต้นทุนอุปกรณ์ต่ำ และเหมาะสำหรับการผลิตขนาดใหญ่-
คุณสมบัติทางเทคนิค: โลหะบัดกรีที่ทำจากดีบุก- (เช่น โลหะผสม Sn-Ag-Cu) เชื่อมต่อกับทองแดง ทองเหลือง ชุบนิกเกิล- และวัสดุอื่นๆ ซึ่งอยู่ในหมวดหมู่ของการบัดกรีแบบอ่อน



2. ลักษณะกระบวนการ
คุณสมบัติของวัสดุ: โลหะบัดกรีที่ทำจากดีบุก-มีความสามารถในการเปียกน้ำและการนำไฟฟ้าได้ดีเยี่ยม เหมาะสำหรับสถานการณ์ปัจจุบันที่มีระดับสูง
ข้อดีของอุณหภูมิ: ผลกระทบต่อความร้อนต่ำ (200-300 องศา) หลีกเลี่ยงความเสียหายต่อประสิทธิภาพของวัสดุ


3.2 การนำอุปกรณ์และกระบวนการไปใช้
3. ประเภทอุปกรณ์
การบัดกรีแบบแมนนวล: ยืดหยุ่นแต่ไม่มีประสิทธิภาพ เหมาะสำหรับงานขนาดเล็กหรือการซ่อมแซม
การบัดกรีอัตโนมัติ: การบัดกรีแบบคลื่น การบัดกรีแบบรีโฟลว์ และเตาอุโมงค์อุณหภูมิสูง- เพื่อให้มั่นใจถึงความสม่ำเสมอและประสิทธิภาพของการผลิตจำนวนมาก
การบัดกรีความถี่สูง-: การทำความร้อนอย่างรวดเร็วโดยใช้เอฟเฟกต์ผิวหนังของกระแสความถี่สูง- เหมาะสำหรับสถานการณ์ที่มีความแม่นยำสูง-



3.3 การควบคุมคุณภาพและความน่าเชื่อถือ
5. มาตรฐานคุณภาพ
ความสามารถในการเปียกน้ำ: พื้นผิวเปียกจนสุดเพื่อหลีกเลี่ยงข้อต่อบัดกรีเย็นและข้อต่อบัดกรีปลอม
ความแข็งแรงทางกล: ปรับพารามิเตอร์ให้เหมาะสม (อุณหภูมิ เวลา ความดัน) เพื่อให้มั่นใจถึงความแข็งแรงของรอยประสาน
ข้อกำหนดด้านรูปลักษณ์: เรียบเนียน ปราศจากฟองอากาศ/รอยแตก โดยคำนึงถึงทั้งประสิทธิภาพและความสวยงาม



3.4 ข้อดีและความท้าทายของการประยุกต์ใช้



ข้อดีในด้านพลังงานใหม่



เป็นผู้ใหญ่และเชื่อถือได้	ใช้กันอย่างแพร่หลายในด้านอิเล็กทรอนิกส์ยานยนต์เทคโนโลยีผู้ใหญ่
ต้นทุน-ประสิทธิผล	อุปกรณ์และบัดกรีต้นทุนต่ำ เหมาะสำหรับการผลิตขนาดใหญ่-
การปรับวัสดุ	เข้ากันได้กับวัสดุหลากหลายประเภท เช่น ทองแดง นิกเกิล และเหล็กกล้า
ความเสียหายจากความร้อนต่ำ	กระบวนการที่อุณหภูมิต่ำ-ช่วยปกป้องประสิทธิภาพของวัสดุ

















































































4. หน้าสัมผัสฝาชุบนิกเกิลและดีบุก





























































4.1 ข้อกำหนดด้านวัสดุและการออกแบบ
เนื่องจากเป็นส่วนประกอบหลักสำหรับการเชื่อมต่อวงจรภายนอก ชุดฝาครอบหน้าสัมผัสฟิวส์จะต้องเป็นไปตามข้อกำหนดด้านการนำไฟฟ้า ความแข็งแรงทางกล และความต้านทานความร้อนในเวลาเดียวกัน ในการออกแบบฟิวส์พลังงานใหม่:
• วัสดุหลัก: ทองแดงหรือโลหะผสมทองแดง
• การรักษาพื้นผิว: กระบวนการชุบเงิน/ชุบดีบุก (ปรับปรุงการนำไฟฟ้าและความต้านทานการกัดกร่อน)



4.2 การออกแบบโครงสร้างเทอร์มินัลที่แตกต่าง
การใช้โซลูชันเทอร์มินัลที่สร้างความแตกต่างแบบ double{0}}:
▶ ปลายหน้าสัมผัสแบบไม่มีรู- (แบบปิด)
✓ ปรับปรุงความแข็งแรงของโครงสร้าง
✓ เพิ่มประสิทธิภาพกระบวนการติดตั้งและการเชื่อม

▶ ปลายฝาปิดหน้าสัมผัสรู (แบบเปิด)
✓ ปรับให้เข้ากับข้อกำหนดของกระบวนการเติมทราย-
✓ ตรวจสอบความสม่ำเสมอของการเติมภายใน
✓ รองรับการปรับการผลิตอัตโนมัติ



4.3 กระบวนการประกอบที่ได้มาตรฐาน
1. การติดตั้งชุดประกอบฝาครอบแบบสัมผัส
▸ ปลายไม่มีรู-: ฟิวส์และฝาปิดหน้าสัมผัสบัดกรี/บัดกรี
▸ ปลายรู: การติดตั้งตำแหน่งฟิวส์ (การตรึงซิงโครนัสปลายคู่-)











1. ความเข้มแข็งของกลุ่ม
ความแข็งแกร่งทางการเงินที่แข็งแกร่ง การสนับสนุนทางเทคนิคขั้นสูง และการรับประกันกำลังการผลิตที่เพียงพอ

2. เครือข่ายบริการที่แปลเป็นภาษาท้องถิ่น
-สาขาการขายได้รับการจัดตั้งขึ้นในยุโรป (สเปน) ตะวันออกกลาง (อิหร่าน) เอเชียตะวันออกเฉียงใต้ (อินเดีย มาเลเซีย) และเอเชียตะวันออกเฉียงเหนือ (ญี่ปุ่น) โดยให้การสนับสนุนด้านเครดิตที่เชื่อถือได้และ-บริการหลังการขายที่รวดเร็ว

3. ความสามารถในการตอบสนองที่รวดเร็ว
- ตัวอย่างฟรี: 1-2 วัน; ตัวอย่างแม่พิมพ์ใหม่: 20-30 วัน (รวมแม่พิมพ์และตัวอย่าง) เวลาการส่งมอบใบสั่งชุด: 15-20 วัน (หลังจากยืนยันการชำระเงิน)

4. ผลการดำเนินงานของอุตสาหกรรม
- มูลค่าการซื้อขายต่อปีของอุตสาหกรรมพลังงานใหม่: ประมาณ 120 ล้านหยวน (รวมโรงงาน)
- มูลค่าการซื้อขายต่อปีของอุตสาหกรรมไฟฟ้าแรงดันต่ำ-: ประมาณ 80 ล้านหยวน (รวมโรงงาน)

5. การสะสมประสบการณ์ในอุตสาหกรรม
แกนหลักทางเทคนิคมาจาก Xiamen Hongfa Group ซึ่งเป็นบริษัทจดทะเบียนของรัฐ- (อันดับหนึ่งของโลกในอุตสาหกรรมรีเลย์และสวิตช์) ด้วยประสบการณ์มากกว่า 30 ปีในอุตสาหกรรมไฟฟ้า โดยนำเสนอผลิตภัณฑ์ที่มีคุณภาพ การลดต้นทุน และโซลูชันการปรับปรุงประสิทธิภาพ และเทคโนโลยีใหม่ๆ ในอุตสาหกรรม

6. ระบบการผลิตแบบหลายขั้นตอน-
- ส่วนหัวเย็นของโลหะ: หน้าสัมผัสสีเงิน แกนรีเลย์ ตัวยึดสกรู ฯลฯ;
- การปั๊มโลหะ: บัสบาร์ตัวเก็บประจุ ฝาครอบหน้าสัมผัสฟิวส์ การปั๊มชิ้นส่วน ฯลฯ
- การเชื่อมโลหะ: การเชื่อมด้วยเลเซอร์, การเชื่อมด้วยความต้านทาน, การเชื่อมดีบุก, การเชื่อมด้วยความถี่สูง-, การเชื่อมด้วย TIP, การเชื่อมด้วยเตาอุโมงค์, การเชื่อมด้วยสุญญากาศ, การเชื่อมแบบแพร่กระจาย;
- การยืดโลหะ: เปลือกอลูมิเนียมแบตเตอรี่ลิเธียม;
- การประมวลผล CNC โลหะ: ชิ้นส่วนที่มีความแม่นยำต่างๆ
- การดัดโลหะ: การดัดโลหะแผ่น;
- การชุบโลหะด้วยไฟฟ้า: ทอง เงิน นิกเกิล ดีบุก ทองแดง และการชุบอื่นๆ
- การตัดด้วยเลเซอร์และกระบวนการ CNC: รองรับตัวอย่าง/การผลิตชุดเล็กที่ยืดหยุ่น ลดต้นทุนการลงทุนแม่พิมพ์

















































































7. ความได้เปรียบในการทำงานร่วมกันของห่วงโซ่อุตสาหกรรม
- ให้บริการครบวงจร-เช่นผลิตภัณฑ์ปั๊ม/เชื่อมโลหะ แม่พิมพ์ปั๊ม อุปกรณ์ประกอบผลิตภัณฑ์ไฟฟ้า และเครื่องมือทดสอบประสิทธิภาพทางไฟฟ้า

8. ระบบการผลิตอิสระ
- เวิร์กช็อปของตัวเอง: การปั๊ม การเชื่อม แม่พิมพ์ (การปั๊ม/การยืด) การใช้เครื่องจักร CNC การขึ้นรูปเย็น การชุบด้วยไฟฟ้า การทำความสะอาดการประกอบอุปกรณ์อัตโนมัติ การเรียนรู้เทคโนโลยีหลัก และการเชื่อมโยงการผลิต

9. การรับรองระบบคุณภาพ
- ผ่าน ISO 9001-2015, IATF 16949, ROHS, REACH และการรับรองระดับสากลอื่นๆ
