ตู้ควบคุมไฟฟ้า: หัวใจสำคัญของระบบอัตโนมัติทางอุตสาหกรรมสมัยใหม่ — โครงสร้าง การใช้งาน และกระบวนการผลิต

ตู้ควบคุมไฟฟ้าเป็นตู้โลหะ (หรือบางครั้งก็เป็นแบบประกอบ) ออกแบบมาเพื่อจัดเก็บและป้องกันส่วนประกอบไฟฟ้าและอิเล็กทรอนิกส์ที่ใช้ในการควบคุม การจำหน่าย และระบบอัตโนมัติ

ให้การป้องกันอิทธิพลภายนอก เช่น ฝุ่น ความชื้น การกระแทกทางกล และยังช่วยลดความเสี่ยงของไฟฟ้าช็อตหรือการสัมผัสชิ้นส่วนที่มีกระแสไฟฟ้าโดยไม่ได้ตั้งใจ

นอกจากนี้ ยังช่วยควบคุมสภาพแวดล้อมภายใน (เช่น การป้องกันความร้อนสูงเกินไป) เพื่อให้มั่นใจว่าส่วนประกอบภายในทำงานได้อย่างมีเสถียรภาพ





ภายในเครื่องปรับอากาศตู้ควบคุมทั่วไป คุณมักจะพบ:

• กล่องหุ้ม / ตัวตู้ - มักทำจากโลหะแผ่น (เช่น เหล็กหรือสแตนเลส) ให้ความแข็งแรงทางกล ทนต่อการกัดกร่อน และรักษาสิ่งแวดล้อม
• ระบบการติดตั้ง - รางมาตรฐานของตู้ควบคุมมอเตอร์ (เช่น ราง DIN) หรือที่ยึดแผงด้านหลัง- ซึ่งช่วยให้สามารถติดตั้งส่วนประกอบไฟฟ้าแบบโมดูลาร์ได้อย่างปลอดภัย
• ส่วนประกอบการจ่ายพลังงาน - รวมถึงบัสบาร์ (ทองแดงหรืออะลูมิเนียม) บล็อกจ่ายไฟ สวิตช์ตัดการเชื่อมต่อหลักหรือเซอร์กิตเบรกเกอร์ หม้อแปลงหรือหน่วยจ่ายไฟ- สิ่งเหล่านี้ทำให้มั่นใจได้ถึงการกระจายพลังงานที่มั่นคงและปลอดภัย
• อุปกรณ์ป้องกัน - เซอร์กิตเบรกเกอร์ของตู้ควบคุม PLC ฟิวส์ - อุปกรณ์กระแสตกค้าง อุปกรณ์ป้องกันไฟกระชาก รีเลย์โอเวอร์โหลด ฯลฯ อุปกรณ์เหล่านี้จะป้องกันการโอเวอร์โหลด การลัดวงจร แรงดันไฟฟ้ากระชาก หรือข้อผิดพลาดทางไฟฟ้าอื่นๆ
• อุปกรณ์ควบคุมและระบบอัตโนมัติ - ตู้ควบคุมลอจิกที่ตั้งโปรแกรมได้ (PLC) ของตู้เครือข่ายควบคุมสภาพอากาศ รีเลย์/คอนแทคเตอร์ มอเตอร์สตาร์ท ไดรฟ์ความถี่แปรผัน (VFD) ตัวจับเวลา และโมดูลควบคุมอื่นๆ ที่ดำเนินการลอจิก เริ่ม/หยุดมอเตอร์หรือเครื่องจักร และจัดการลำดับการทำงานอัตโนมัติ
• อุปกรณ์ส่งสัญญาณและอินเทอร์เฟซ - แผงขั้วต่อตู้ไฟฟ้าอุตสาหกรรม ท่อสายไฟ ท่อร้อยสาย เคเบิลแกลนด์ ตัวเชื่อมต่อ อาจเป็นโมดูลการสื่อสาร (อีเธอร์เน็ต ฟิลด์บัส ฯลฯ) ตัวแปลงสัญญาณ หรือโมดูล I/O สำหรับเซ็นเซอร์/แอคทูเอเตอร์
• องค์ประกอบควบคุมสิ่งแวดล้อม (หากจำเป็น) - 2 โมดูลพัดลมแบบหมุน ตัวกรอง เครื่องทำความร้อน หรือเครื่องปรับอากาศ- เพื่อควบคุมอุณหภูมิและความชื้นภายในตู้ โดยเฉพาะอย่างยิ่งหากติดตั้งในสภาพแวดล้อมที่รุนแรงหรือกลางแจ้ง

โครงสร้างตู้ควบคุมมอเตอร์ที่ได้รับการจัดระเบียบนี้ช่วยให้แน่ใจว่าชิ้นส่วนที่จำเป็นทั้งหมดสำหรับการจ่ายพลังงาน การควบคุม การป้องกัน และระบบอัตโนมัติได้รับการรวมศูนย์ไว้{0}} มีการป้องกันและบำรุงรักษาอย่างดี





กุญแจตู้ไฟฟ้ามีการใช้กันอย่างแพร่หลายในอุตสาหกรรมและระบบต่างๆ เช่น:

• ระบบอัตโนมัติทางอุตสาหกรรมและการผลิต - ตู้จราจรควบคุมสายการผลิต เครื่องจักร เครื่องจักร CNC สายการประกอบ ระบบหุ่นยนต์ มอเตอร์ขับเคลื่อน ฯลฯ; ช่วยให้เกิดระบบอัตโนมัติ การควบคุมกระบวนการ และการกระจายพลังงาน
• การจ่ายไฟฟ้าและระบบไฟฟ้า - ตู้แห้งที่มีการควบคุมอุณหภูมิ ใช้เป็นศูนย์กระจายสินค้าในโรงงาน สิ่งอำนวยความสะดวกด้านโครงสร้างพื้นฐาน โรงงานแปรรูป เชื่อมโยงการป้อนกำลังหลัก วงจร-ย่อย กลไกความปลอดภัย/การป้องกัน และระบบควบคุมเข้าด้วยกัน
• โครงสร้างพื้นฐาน การบำบัดน้ำ HVAC ระบบอัตโนมัติในอาคาร - การควบคุมปั๊ม มอเตอร์ ระบบระบายอากาศ HVAC ระบบอาคาร และสาธารณูปโภคต่างๆ - ทุกที่ที่ต้องการการจ่ายและควบคุมไฟฟ้า
• สภาพแวดล้อมของกระบวนการอัตโนมัติหรือกึ่ง-อัตโนมัติใดๆ - โดยไม่คำนึงถึงอุตสาหกรรม (การผลิต การประมวลผล สาธารณูปโภค ฯลฯ) เมื่อจำเป็นต้องมีการควบคุมแบบรวมศูนย์ ความปลอดภัย และการเดินสายไฟ/การตรวจสอบที่เป็นระเบียบ เครื่องปรับอากาศของตู้ควบคุมมักจะมีบทบาทสำคัญ

ในขณะที่อุตสาหกรรมก้าวไปสู่ระบบอัตโนมัติ การควบคุมอัจฉริยะ และระบบไฟฟ้าแบบบูรณาการมากขึ้นเรื่อยๆ บทบาทของตู้ควบคุมมอเตอร์จึงกลายเป็นพื้นฐานมากขึ้น - ทั้งเพื่อความปลอดภัยและสำหรับสถาปัตยกรรมการควบคุมที่ปรับขนาดได้และบำรุงรักษาได้

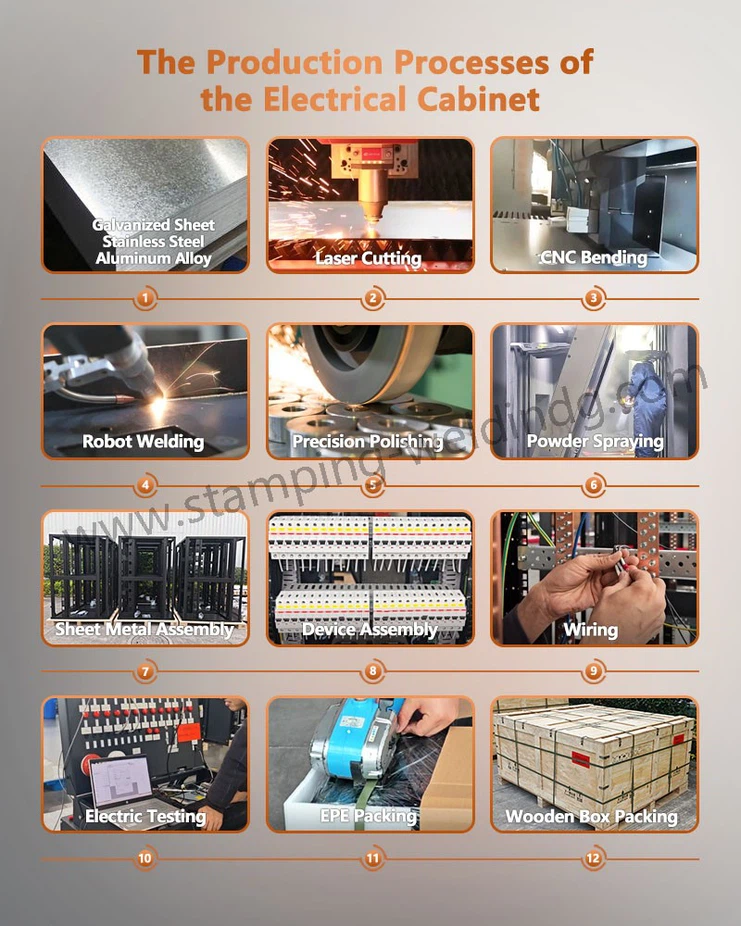

การผลิตและการส่งมอบตู้ควบคุม PLC โดยทั่วไปจะเป็นไปตามขั้นตอนเหล่านี้:

ขั้นตอนการวิเคราะห์และการออกแบบความต้องการ

• กำหนดข้อกำหนด: แรงดันไฟฟ้า กระแสไฟฟ้า ความสามารถในการรับน้ำหนัก ตรรกะการควบคุม สภาพแวดล้อม (ในร่ม/กลางแจ้ง ฝุ่น ความชื้น อุณหภูมิ) ฯลฯ
• แผนผังภายใน: ขนาดตู้เครือข่ายแบบควบคุมอุณหภูมิ รูปแบบการติดตั้ง (ราง/แผงด้านหลัง-) การแยกวงจรไฟฟ้ากับวงจรควบคุม การเดินสายเคเบิล การระบายอากาศ ความง่ายในการบำรุงรักษา การขยายในอนาคต
• เตรียมรายการวัสดุ (BOM): แสดงรายการส่วนประกอบที่จำเป็นทั้งหมด - กล่องหุ้ม บัสบาร์ เบรกเกอร์ อุปกรณ์ควบคุม (PLC คอนแทคเตอร์ ไดรฟ์) อุปกรณ์สายไฟ เทอร์มินัล อุปกรณ์ป้องกัน ฯลฯ

การประดิษฐ์ตัวตู้

• ผลิตเปลือกตู้ไฟฟ้าอุตสาหกรรม: แผ่น-การตัด การดัด การเชื่อมหรือการยึดโลหะ สำหรับประเภท-แบบตั้งพื้นหรือติดผนัง- ขึ้นอยู่กับการออกแบบ
• การรักษาพื้นผิว: เคลือบด้วยผง- การชุบสังกะสีหรือการกัดกร่อน- เพื่อเพิ่มความทนทานและทนต่อสภาพแวดล้อม

การติดตั้งและการเดินสายไฟส่วนประกอบ

• ตู้ควบคุมมอเตอร์ในส่วนประกอบภายในแบบติดตั้ง (บัสบาร์ เบรกเกอร์ PLC คอนแทคเตอร์ แผงขั้วต่อ อุปกรณ์จ่ายไฟ ฯลฯ) บนราง DIN หรือแผงยึด
• ดำเนินการเดินสายไฟ: ใช้ท่อสายเคเบิล / ท่อร้อยสาย / ต่อม / สายไฟ-สำหรับการเดินสายไฟที่จัดระเบียบตู้ไฟฟ้า แยกวงจรไฟฟ้าออกจากวงจรควบคุม สายไฟ/ขั้วต่อฉลาก ตรวจสอบให้แน่ใจว่ามีการต่อสายดินและสายไฟป้องกันความปลอดภัยอย่างถูกต้อง

การทดสอบการทำงานและการประกันคุณภาพ

• ดำเนินการทดสอบทางไฟฟ้า: ตู้จราจร การทดสอบฉนวน การตรวจสอบความต่อเนื่อง การทดสอบการทำงานของอุปกรณ์ป้องกัน (โอเวอร์โหลด ลัดวงจร- การป้องกันไฟกระชาก การต่อสายดิน)
• ทำการทดสอบตรรกะการควบคุม: ตรวจสอบตรรกะของ PLC/โปรแกรม ลำดับการควบคุม ความถูกต้องของ I/O ฟังก์ชันการสื่อสาร (ถ้ามี)
• ตู้แห้งที่มีการควบคุมอุณหภูมิทำการจำลองโหลดหรือทดสอบโหลดจริงเพื่อตรวจสอบการกระจายกำลัง การกระจายความร้อน และความเสถียรภายใต้โหลด
• เครื่องปรับอากาศของตู้ควบคุมตรวจสอบคุณภาพการประกอบโดยรวม: ความเรียบร้อยของสายไฟ การติดฉลากที่ถูกต้อง การปฏิบัติตามความปลอดภัย การปิดผนึก/ระบายอากาศด้านสิ่งแวดล้อม หากจำเป็น

การจัดส่ง การติดตั้ง และการว่าจ้าง

• ขนส่งตู้ควบคุมมอเตอร์ไปยังไซต์งาน ติดตั้งและแก้ไขทางกายภาพ (-ตั้งพื้นหรือติดผนัง-) เชื่อมต่อกับแหล่งจ่ายไฟหลักและอุปกรณ์ภาคสนาม (มอเตอร์ แอคชูเอเตอร์ เซ็นเซอร์ ฯลฯ)
• การทดสอบการใช้งาน: ดำเนินการทดสอบการยอมรับ ดำเนินการทดสอบการปฏิบัติงาน (เริ่ม/หยุด หยุดฉุกเฉิน ตรรกะการควบคุม การป้องกันความปลอดภัย) ตรวจสอบการทำงานของระบบตามที่ระบุไว้
• ตู้ควบคุม PLC มีเอกสารประกอบ ได้แก่ แผนภาพการเดินสายไฟ รายการส่วนประกอบ คำแนะนำการใช้งานและการบำรุงรักษา แนวทางด้านความปลอดภัย

การบำรุงรักษาและการขยายในอนาคต (ไม่บังคับ)

• ด้วยการออกแบบแบบแยกส่วน ตู้เครือข่ายแบบควบคุมอุณหภูมิจึงง่ายต่อการบำรุงรักษา เปลี่ยนหรืออัพเกรดส่วนประกอบ (เช่น เพิ่มโมดูลควบคุมเพิ่มเติม ขยายความจุของวงจร รวมอุปกรณ์ใหม่)
• ตู้ควบคุมไฟฟ้าการตรวจสอบสายไฟ การต่อสายดิน การเชื่อมต่อ สถานะของส่วนประกอบเป็นประจำ การระบายอากาศหรือตัวกรองที่สะอาด ตรวจสอบอุปกรณ์ป้องกัน มั่นใจในความน่าเชื่อถือและความปลอดภัยในการดำเนินงานระยะยาว-
