ตู้ไฟฟ้า



Xiamen Apollo มุ่งเน้นไปที่การวิจัย การพัฒนา และการผลิตตู้ไฟฟ้า สายผลิตภัณฑ์หลักของเราประกอบด้วยตู้เซิร์ฟเวอร์ ตู้เก็บพลังงาน ตู้ชาร์จ EV และตู้ไฟฟ้า. เครือข่ายการบริการของเราครอบคลุมภาคพลังงานไฟฟ้า อุตสาหกรรมพลังงานใหม่ ระบบขนส่งทางรถไฟ การผลิตอุปกรณ์อุตสาหกรรม และโครงสร้างพื้นฐานของศูนย์ข้อมูล ด้วยจุดแข็งหลักในด้านการนำไฟฟ้าสูง ความต้านทานการกัดกร่อนที่แข็งแกร่ง และความสามารถในการบริการที่ปรับแต่งได้ เราจึงส่งมอบโซลูชันระบบเชื่อมต่อไฟฟ้าที่ปลอดภัย เชื่อถือได้ มีประสิทธิภาพ และประหยัดพลังงาน-ให้กับลูกค้าทั่วโลกอย่างต่อเนื่อง







1. ตู้เซิร์ฟเวอร์





























































1.1 วัสดุและคุณสมบัติ
วัสดุ: คุณภาพสูง- 1.5 มมเหล็กแผ่นรีดเย็น-(การฉีดพ่นพื้นผิวด้วยไฟฟ้าสถิต ทนต่อการกัดกร่อนได้ถึงระดับ C5)
โครงสร้าง: การออกแบบแบบโมดูลาร์ รองรับการต่อขยายด้านหน้าและด้านหลัง/ซ้ายและขวา เข้ากันได้กับอุปกรณ์มาตรฐานขนาด 19 นิ้ว
การกระจายความร้อน: กลุ่มพัดลมคู่ที่ด้านบน + ตาข่ายระบายอากาศแบบรังผึ้ง รองรับแหล่งจ่ายไฟซ้ำซ้อนที่ร้อน-แบบถอดเปลี่ยนได้



1.2 พารามิเตอร์ทางเทคนิค
ระดับการป้องกัน: IP55
ความสามารถในการรับน้ำหนัก-: โหลดคงที่ 1500 กก. โหลดแบบไดนามิก 800 กก
อุณหภูมิในการทำงาน: -20 องศา ~ 60 องศา



1.3 กระบวนการผลิต
(1) การตัดและการขึ้นรูป: เครื่องตัดเลเซอร์อัตโนมัติ (ความแม่นยำ ± 0.1 มม.) และเครื่องดัด CNC (ความแม่นยำของตำแหน่งซ้ำ 0.02 มม.) เพื่อให้มั่นใจถึงความสอดคล้องของส่วนประกอบ
(2) กระบวนการเชื่อม: การเชื่อมอาร์กอนอาร์กอนของหุ่นยนต์ (ความแข็งแรงของการเชื่อมมากกว่าหรือเท่ากับ 90% ของวัสดุหลัก), การตรวจจับข้อบกพร่องที่แทรกซึม 100%
(3) การบำบัดพื้นผิว: กระบวนการบำบัดก่อน- 7 ขั้นตอน (การล้างไขมัน-การล้างด้วยน้ำ-การดอง-การปรับสภาพพื้นผิว-ฟอสเฟต-การทู่-การทำให้แห้ง) เพื่อให้แน่ใจว่าการเคลือบจะยึดเกาะ
(4) การตรวจสอบคุณภาพการประกอบ: เครื่องวัดพิกัดสามมิติขนาด-เต็ม- (ความแม่นยำ 0.01 มม.) + การทดสอบแบริ่งรับน้ำหนัก (การทดสอบแรงดัน 20% สูงกว่าค่าการออกแบบ)

















































































1.4 สถานการณ์การใช้งาน
ศูนย์ซูเปอร์คอมพิวเตอร์: รองรับการปรับแต่งตู้สูง 42U/48U เข้ากันได้กับระบบปิดช่องร้อนและเย็น
โหนดประมวลผล Edge: ตู้แคบและลึก 600 มม. เหมาะสำหรับห้องคอมพิวเตอร์ขนาดเล็ก และรองรับการติดตั้งแบบติดผนัง-
การกู้คืนความเสียหายระดับ-ทางการเงิน: การออกแบบที่ทนทานต่อแผ่นดินไหวระดับ- 8- พร้อมด้วย PDU แบบสองช่องสัญญาณ (อุปกรณ์เสริม 16A/32A) และโมดูลตรวจสอบสภาพแวดล้อมอัจฉริยะ
สถานีฐาน 5G: ระดับการป้องกัน IP55, การทำงานที่อุณหภูมิกว้าง -40 องศา ~70 องศา, ได้รับการรับรอง ETSI EN 300 019



2. ตู้เก็บพลังงาน





























































2.1 วัสดุและลักษณะเฉพาะ
การออกแบบทนไฟ: แผ่นเหล็กหน่วงไฟสองชั้น- (กันไฟระดับ A-) + ชั้นฉนวนแอโรเจล ตรงตามมาตรฐาน UL94 V-0
การจัดการแบตเตอรี่: ระบบ BMS ในตัว รองรับการตรวจสอบระยะไกลและการเตือนข้อผิดพลาด
ความสามารถในการปรับขนาด: รองรับหลายตู้แบบขนาน พร้อมการกำหนดค่าความจุที่ยืดหยุ่นตั้งแต่ 100kWh ถึง 10MWh



2.2 พารามิเตอร์ทางเทคนิค
ประสิทธิภาพของวงจร: มากกว่าหรือเท่ากับ 95%
ระดับการป้องกัน: IP54 (ประเภทกลางแจ้งสามารถเข้าถึง IP65)
ความชื้นในการทำงาน: 10%~95% ไม่-ควบแน่น



โครงการ	พารามิเตอร์	ข้อได้เปรียบเชิงเปรียบเทียบของผลิตภัณฑ์คู่แข่ง
ความเข้ากันได้ของความจุ	ส่วนขยายแบบโมดูลาร์ 50kWh-3MWh	รองรับโปรโตคอล BMS หลายแบรนด์
วงจรชีวิต	มากกว่าหรือเท่ากับ 6,000 เท่า @80%	อัตราการลดทอนลดลง 15%
ความหนาแน่นของพลังงาน	160Wh/กก	การใช้พื้นที่สูงขึ้น 20%
อินเตอร์เฟซการสื่อสาร	สามารถ/RS485/อีเธอร์เน็ต	รองรับการอัพเกรด OTA ระยะไกล



2.3 กระบวนการผลิต
การขึ้นรูปโลหะแผ่นที่มีความแม่นยำ → การเคลือบสารกันไฟ → การติดตั้งท่อสายเคเบิลที่ป้องกันการระเบิด- → การแก้ไขจุดบกพร่องของระบบ → การทดสอบวงจรอุณหภูมิสูงและต่ำ-



2.4 สถานการณ์การใช้งานและมูลค่าเพิ่มเติม
ขยายมูลค่าทางธุรกิจ
การเก็งกำไรในหุบเขาระดับสูงสุดในอุตสาหกรรมและเชิงพาณิชย์-: ผ่านระบบ EMS อัจฉริยะ ประหยัดค่าไฟฟ้ารายปี
การรับประกันพลังงานสำรองฉุกเฉิน: การสลับระดับมิลลิวินาที-เพื่อให้เป็นไปตามข้อกำหนดความน่าเชื่อถือของแหล่งจ่ายไฟ 99.999% ของโรงพยาบาล/ศูนย์ข้อมูล
การแข็งค่าของสินทรัพย์คาร์บอน: สอดคล้องกับการรับรอง IEC62933 ช่วยให้ลูกค้าได้รับสิทธิประโยชน์ด้านเครดิตคาร์บอน

















































































3. ตู้ชาร์จ EV





























































3.1 วัสดุและคุณสมบัติ
การออกแบบป้องกัน: แผ่นสังกะสีอลูมิเนียม 2.0 มม. (ไม่เป็นสนิมหลังจากการทดสอบสเปรย์เกลือ 2,000 ชั่วโมง) การรับรองแบบกันฝุ่นและกันน้ำ
โซลูชั่นการทำความเย็น: ท่ออากาศอิสระ + โมดูลระบายความร้อนด้วยของเหลวเพื่อให้แน่ใจว่าใช้พลังงานเต็มรูปแบบที่อุณหภูมิสูง 45 องศา
การโต้ตอบกับมนุษย์-กับคอมพิวเตอร์: หน้าจอสัมผัสระดับอุตสาหกรรมขนาด 10- นิ้ว รองรับการสแกนโค้ด/การรูดการ์ด/อัปเกรด OTA



3.2 พารามิเตอร์ทางเทคนิค



โครงการ	ช่วงพารามิเตอร์
แรงดันไฟฟ้าขาเข้า	กระแสสลับ 380V±15% / กระแสตรง 750V
กระแสไฟขาออก	สูงสุด 500A (รุ่นระบายความร้อนด้วยของเหลว)
ระดับการป้องกัน	IP55 (การปรับแต่ง IP65 เสริม)
วัสดุตู้	แผ่นเหล็กรีดเย็น-SGCC/สแตนเลส 304
อุณหภูมิในการทำงาน	-35 องศา ~+55 องศา
อินเตอร์เฟซการสื่อสาร	สามารถ/RS485/อีเธอร์เน็ต
กำลังขับ	60kW~480kW
ประสิทธิภาพการชาร์จ	มากกว่าหรือเท่ากับ 92%
ระดับการป้องกัน	IP65 (ชนิดกลางแจ้ง)

















































































3.3 กระบวนการผลิต
การเปิดด้วยเลเซอร์ → การกดแถบซีล → การต่อสายดินป้องกันฟ้าผ่า → การรวมโมดูลการชาร์จ → การทดสอบแรงกระแทกแบบเต็มโหลด



3.4 สถานการณ์การใช้งาน
พื้นที่ให้บริการทางหลวง อาคารพาณิชย์ และสถานีชาร์จรถโดยสาร
1. สถานีชาร์จด่วนบนทางหลวง (การป้องกันสูง + ป้องกัน-การสั่นสะเทือน)
วิธีการแก้ปัญหา: ตู้สแตนเลส 304 + ขายึดป้องกันแผ่นดินไหว- (แอมพลิจูด 2 มม.@10-500Hz) ผ่านการทดสอบการสั่นสะเทือนระดับยานยนต์ ISO 16750

2. สถานีชาร์จเร็วในเมือง (สวย+ดูแลรักษาง่าย)
วิธีแก้ไข: ที่เก็บปืนชาร์จแบบซ่อน + การออกแบบประตูด้านข้าง (ช่องเปิดเรียบ 90 องศา พื้นที่บำรุงรักษามากกว่าหรือเท่ากับ 800 มม.)

3. การปรับปรุงชุมชนเก่า (เบา + ปริมาณน้อย)
วิธีแก้ไข: โครงอลูมิเนียมอัลลอยด์ (เบากว่าสแตนเลส 30%) + แบบติดผนัง- (ปริมาตร 0.8 ลบ.ม. ปกติ 1.2 ลบ.ม.)
ความคุ้มค่า: ประหยัดพื้นที่การติดตั้ง 30% เหมาะสำหรับการเข้าถึงพลังงานคู่ 220V/380V

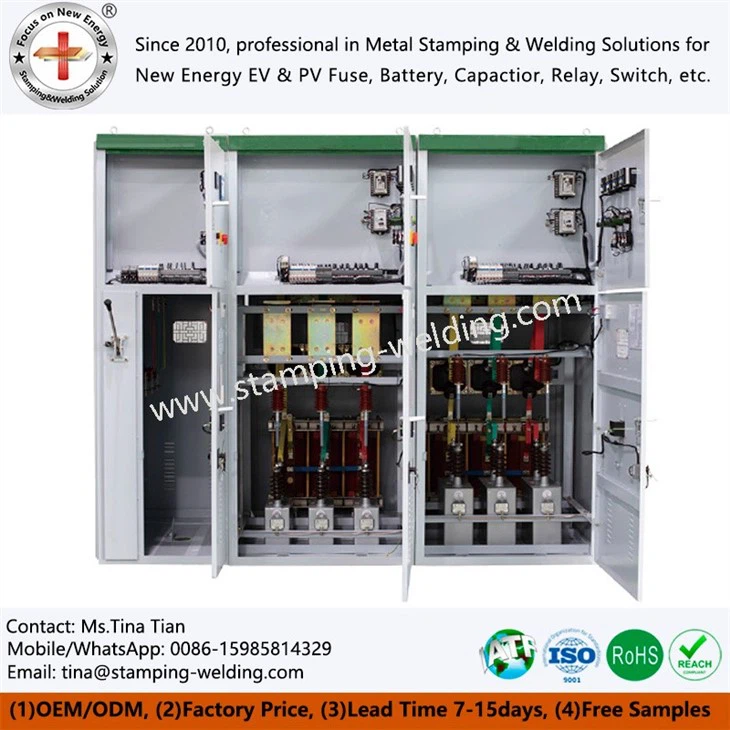

4. ตู้ไฟฟ้า





























































4.1 วัสดุและคุณสมบัติ
การออกแบบฉนวน: พาร์ติชันวัสดุคอมโพสิต SMC (ความต้านทานส่วนโค้ง 15kV), การรักษาด้วยบัสบาร์ทองแดง
อัจฉริยะ: ติดตั้งมิเตอร์อัจฉริยะ + โมดูลการสื่อสารไร้สาย การตรวจสอบข้อมูลการใช้พลังงานแบบเรียลไทม์-
การปรับแต่ง: รองรับตู้มาตรฐานหลายประเภท เช่น GGD, MNS, GCK เป็นต้น



(1) สวิตช์เกียร์แบบถอดได้แรงดันไฟฟ้าต่ำ- GCK
วัสดุฐานทำจากแผ่นเหล็กรีดเย็น-คุณภาพสูง-สูง 1.5 มม. (รับรองโดย Baosteel SGCC) ตัวตู้เคลือบสังกะสี และระดับความต้านทานการกัดกร่อนถึงมาตรฐาน C4
บัสบาร์ภายในทำจากทองแดงอิเล็กโทรไลต์ T2 (ความนำไฟฟ้ามากกว่าหรือเท่ากับ 98%) และพื้นผิวสัมผัสชุบเงิน- (ความหนามากกว่าหรือเท่ากับ 8μm) เพื่อให้มั่นใจว่าการนำไฟฟ้ามีความเสถียรเป็นเวลา 30 ปี
การออกแบบโมดูลาร์ที่เป็นเอกลักษณ์ (หน่วยโมดูลาร์ 25 มม.) รองรับการขยายที่ยืดหยุ่น และมาพร้อมกับมาตรฐานระดับการป้องกัน IP40 (อัปเกรดเป็น IP54 ได้)
พารามิเตอร์ทางเทคนิค:
แรงดันไฟฟ้าที่ใช้งานได้: AC 400V
แรงดันไฟฟ้าฉนวนที่กำหนด: AC 690V
พิกัดกระแสของบัสบาร์แนวนอน: 6300A (ทนสูงสุด 125kA/1s)

(2) KYN28-ตู้กลางไฟฟ้าแรงสูง 12 ตู้
โครงสร้างที่ประกอบอย่างสมบูรณ์ (ไม่มีการเสียรูปในการเชื่อม) ส่วนประกอบหลักใช้เบรกเกอร์วงจรหล่ออีพอกซีเรซินที่นำเข้า (ผลิตภายใต้การอนุญาตของ ABB)
ช่องระบายแรงดันเป็นไปตามมาตรฐาน IEC 62271-200 ความทนทานต่ออาร์คที่ 31.5kA/1 วินาที
กลไกการเชื่อมต่อการป้องกันห้า-ผ่านการทดสอบประเภทระดับชาติ (หมายเลขรายงาน: GZ-2023-HV-0178)

พารามิเตอร์ทางเทคนิค:
แรงดันไฟฟ้า: 12kV
จัดอันดับปัจจุบัน: 4000A
เวลาสั้น-ทนกระแสไฟได้: 50kA/4 วินาที


4.2 พารามิเตอร์ทางเทคนิค
แรงดันไฟฟ้า: AC 400V~35kV
ทนต่อการลัดวงจร-: 65kA/1s
ระดับการป้องกัน: IP30 ~ IP54



4.3 กระบวนการผลิต
การประมวลผลซีเอ็นซีของบัสบาร์ทองแดง → การเคลือบฉนวนบัสบาร์ → ชุดเบรกเกอร์ → การทดสอบแรงดันไฟฟ้าที่ทนทาน (AC 4200V / 1 นาที)



4.4 สถานการณ์การใช้งาน

สถานการณ์ทางอุตสาหกรรม: การออกแบบแผ่นดินไหว (ตรงตามการทดสอบการสั่นสะเทือน GB/T 13539.1-2018) เหมาะสำหรับสภาพแวดล้อมที่มีการกัดกร่อนสูง/มีการสั่นสะเทือนสูง เช่น อุตสาหกรรมเคมีและโลหะวิทยา
สถานการณ์พลเรือน: ตู้บางพิเศษ- (ความหนาน้อยกว่าหรือเท่ากับ 600 มม.) + การออกแบบที่เงียบ (น้อยกว่าหรือเท่ากับ 55dB) เหมาะสำหรับอาคารพาณิชย์และศูนย์ข้อมูล


ความเข้มแข็งของกลุ่มและเครือข่ายการบริการ: รากฐานที่มั่นคงสำหรับความร่วมมือ



มิติ	เนื้อหาหลัก	คุณค่าของลูกค้า
พื้นหลังของกลุ่ม	ทุนจดทะเบียน 120 ล้าน 2 ฐานการผลิตหลัก (เซียะเหมิน/หนิงโป) กำลังการผลิตรวมต่อปี 8,000 ตัน ธุรกิจหลักสองธุรกิจคือพลังงานใหม่/ไฟฟ้าแรงดันต่ำ- (อัตราส่วนรายได้ 6:4)	การต้านทานความเสี่ยง: ห่วงโซ่ทุนที่มั่นคง กังวล-การจัดส่งฟรี 100 รายการ,000+ คำสั่งซื้อเป็นชุด การมุ่งเน้นอย่างมืออาชีพ: เข้าใจมาตรฐานอุตสาหกรรมไฟฟ้าโซลาร์เซลล์/ไฟฟ้า (เช่น IEC 62730)
บริการระดับโลก	4 สาขาภูมิภาคหลัก (ยุโรป/ตะวันออกกลาง/เอเชียตะวันออกเฉียงใต้/เอเชียตะวันออกเฉียงเหนือ) คลังสินค้าในพื้นที่ครอบคลุมรุ่น 500+ และจัดส่งฉุกเฉินภายใน 48 ชั่วโมง	การตอบสนองที่ต่างเวลาเป็นศูนย์: บริการหลังการขาย-มาถึงไซต์งานภายใน 2 ชั่วโมง ค่าบำรุงรักษาลดลง 60% ความน่าเชื่อถือที่แปลเป็นภาษาท้องถิ่น: สาขาภาษาสเปน/อิหร่านให้การสนับสนุนด้านเทคนิคในภาษาท้องถิ่น ความเร็วในการตอบสนอง: ตัวอย่างฟรี 1-2 วัน (แบบธรรมดา)
ความเร็วในการตอบสนอง	ตัวอย่างฟรี 1-2 วัน (ธรรมดา) แม่พิมพ์ใหม่ 20-30 วัน (รวมแม่พิมพ์, อุตสาหกรรม 45 วัน)	การผลิตจำนวนมาก 15-20 วัน (หลังการชำระเงิน) คว้าตลาด: รอบการเปิดตัวผลิตภัณฑ์ใหม่สั้นลง 50%

กระบวนการปรับแต่ง (7 ขั้นตอนแห่งความโปร่งใส)
ลูกค้าจัดเตรียมแบบ (PDF/CAD/3D) → การประเมินกระบวนการ 48 ชั่วโมง (พร้อมใบเสนอราคา) → การสั่งซื้อตัวอย่าง + 50% ค่าธรรมเนียมแม่พิมพ์ → การผลิตแม่พิมพ์ 20-30 วัน → ฟรีตัวอย่าง 1-20 วันสำหรับการทดสอบ → ค่าธรรมเนียมแม่พิมพ์ 50% หลังจากตัวอย่างถูกส่ง → สั่งซื้อจำนวนมาก + 30% การชำระเงินล่วงหน้า → การผลิต 15-20 วัน → การชำระเงิน 70% หลังจากการตรวจสอบ → จัดส่งโดยโลจิสติกส์ที่กำหนด
